Filtreco Combi Trommelfilter Komplettpaket
entfernt Schmutzpartikel aus Ihrem Teichwasser bis zu einer Größe von 70
µ auf sehr effektive Weise.
Das schmutzige Wasser gelangt über den Bodenablauf , Skimmer oder Pumpe in den Filter.
Bei der Schwerkraftvariante wird das Wasser auf der Ausgangsseite mittels Pumpe in den Teich zurück befördert.
Das zu reinigende Teichwasser fließt in die Trommel und dringt durch die feinen Öffnungen der Bespannung durch, während die Schmutzpartikel an der Innenseite der Trommel haften bleiben.
Sobald die Trommel an der Innenseite mit Schmutzpartikeln zugesetzt ist, kann weniger Wasser hindurch strömen und der Wasserstand auf der Außenseite der Trommel sinkt.
Dieses wird von Sensoren erkannt und der Spülzyklus wird eingeleitet.
Dabei werden der Trommelmotor und die Hochdrucksprühpumpe aktiviert.
Die Trommel wird gedreht, während gleichzeitig die Sprühdüsen das Netz reinigen.
Dieses Schmutzwasser wird über den darunter befindlichen Auswurfkanal herausgeleitet und kann dann der Kanalisation oder dem Garten zur Bewässerung zugeführt werden. Der Zyklus wiederholt sich jedesmal wenn die Trommelinnenseite verunreinigt ist.
Der Filtreco Combi Trommelfilter hat Ø 110 mm Ein- und Ausgänge.
Zusätzlich ist eine Ø 110 mm Ablauföffnung vorhanden, über die der Schmutzablauf an die Kanalisation oder zur Gartenbewässerung angeschlossen werden kann.

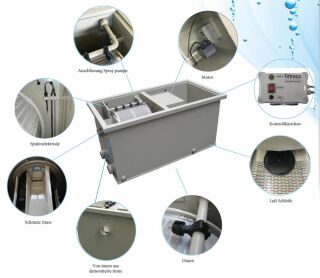

Der Filter hat zwei Kammern, die durch ein Silikondichtband zur Trommel hin, voneinander getrennt sind.
Die Trommel ist mit einem feinmaschigen Netz von 70
µ bespannt. Somit sind Schmutzwasser und das saubere Wasser räumlich getrennt. Auf der Innenseite der Trommel sind zusätzlich vier Bürsten angebracht, die Blätter und Algen bei der Trommelspülung in den Auslaufkanal befördern. Die Trommel ist zu Wartungszwecken leicht aus dem Filter zu entfernen.
Das Sprührohr auf dem sich die Düsen befinden, wird durch eine Hochdruck-Spülpumpe, die in der Kammer mit dem gereinigten Wasser im Filter angebracht ist, gespeist. Die Düsen sind mit einem Schnellverschluss-System ausgestattet, so dass diese ebenfalls leicht zu reinigen und einzustellen sind.
Darüber hinaus kann die gesamte Sprühleitung für Wartungsarbeiten leicht demontiert werden.
Für die Auslösung des Spülprozesses ist die Feinjustage der Messfühler sehr leicht zu ändern und die weitere Steuerung des Trommelfilter über das Bedienteil einfach zu bedienen.
Der Combi Drum hat nach der Filtertrommel eine integrierte 3. Kammer, eine Biokammer. Diese wird gefüllt mit Moving Beads "Bio Wheels" die über eine Air Disk immer im Bewegung gehalten werden. Dadurch entsteht ein optimaler Kontakt zwischen dem zu reinigendem Wasser und den auf dem Filtermaterial ansässigen Bakterienkulturen. Zusätzlich sorgt dieses System für eine intensive Belüftung und gewährleistet somit eine optimale Sauerstoffversorgung für die biologischen Prozesse im Filter.
Der Filter wird inklusive Filtermaterial und Luftscheibe geliefert.
Je nach Ausführung gibt es die Filter in gepumpter und in Schwerkraft Ausführung.
Die Sicherheitsabdeckung (mit Schalter) gewährleistet eine sichere Arbeitsumgebung.
Für den Filter muss bei der Anlieferung ein Gabelstapler zum Entladen des Filters bereitgestellt werden.
Andernfalls muss einen Spediteur gesuchtwerden, der dies übernimmt, wodurch allerdings zusätzliche Kosten entstehen.
| TYP |
Maße (LxBxH) mm |
Durchfluss m³/h |
Eingang Ø mm |
Ausslass Ø mm |
Schmutzablauf Ø mm |
Ablass |
Kugelhahn |
Sicherheitsabdeckung |
Filtergewebe µ |
Trommel mm |
Spülpumpe |
Gewicht kg |
Sichtfenster |
Steuerung |
Trommelbürsten |
Einbau |
Luftbedarf |
Air Disc |
Bead's |
| Combi Drum 25 "budget" |
1580 x 820 x 755 |
25 |
2 x 110 nur Schwerkraft |
2 x 110 |
1 x 110 |
2 x 50 mm |
2 x 50 mm |
inkl. mechanisch |
70 |
400 x 475 |
3 bar |
80 |
ohne |
budget |
ohne |
* |
75 l/min |
1 x |
100 l |
| Combi Drum 25 |
1580 x 820 x 755 |
25 |
2 x 110 Schwerkraft |
2 x 110 |
1 x 100 |
2 x 50 mm |
2 x 50 mm |
inkl. (Magnetkontakt) |
70 |
400 x 475 |
5 bar |
85 |
mit |
premium |
mit |
** |
75 l/min |
1 x |
100 l |
| Combi Drum 25 |
1750 x 820 x 755 |
25 |
2 x 2" gepumpt |
2 x 110 |
1 x 110 |
2 x 50 mm |
2 x 50 mm |
inkl. (Magnetkontakt) |
70 |
400 x 475 |
5 bar |
85 |
mit |
premium |
mit |
|
75 l |
1 x |
100 l |
| Combi Drum 35 |
1590 x 1000 x 1000 |
35 |
3 x 110 Schwerkraft |
3 x 110 |
1 x 110 |
2 x 50 mm |
2 x 50 mm |
inkl. (Magnetkontakt) |
70 |
400 x 500 |
5 bar |
95 |
mit |
premium |
mit |
** |
150 |
2 x |
200 l |
| Combi Drum 35 |
1750 x 1000 x 1030 |
35 |
2 x 2" gepumpt |
3 x 110 |
1 x 110 |
2 x 50 mm |
2 x 50 mm |
inkl. (Magnetkontakt) |
70 |
400 x 500 |
5 bar |
95 |
mit |
premium |
mit |
|
150 |
2 x |
200 l |
| Combi Drum 55 |
2200 x 1000 x 1030 |
55 |
4 x 110 Schwerkraft |
4 x 110 |
1 x 110 |
3 x 50 mm |
3 x 50 mm |
inkl. (Magnetkontakt) |
70 |
600 x 500 |
5 bar |
135 |
mit |
premium |
mit |
*** |
150 |
2 x |
200 l |
| Combi Drum 55 |
2370 x 1000 x 1030 |
55 |
2 x 2" gepumpt |
4 x 110 |
1 x 110 |
3 x 50 mm |
3 x 50 mm |
inkl. (Magnetkontakt) |
70 |
600 x 500 |
5 bar |
135 |
mit |
premium |
mit |
|
150 |
2 x |
200 l |
| Combi Drum |
2920 x 1090 x 1030 |
100 |
7 x 110 Schwerkraft |
7 x 110 |
1 x 110 |
3 x 50 mm |
3 x 50 mm |
inkl. (Magnetkontakt) |
70 |
640 x 800 |
5 bar |
160 |
mit |
premium |
mit |
*** |
|
4 x |
400 |
| Combi Drum |
2920 x 1090 x 1030 |
100 |
gepumpt |
7 x 110 |
1 x 110 |
3 x 50 mm |
3 x 50 mm |
inkl. (Magnetkontakt) |
70 |
640 x 800 |
5 bar |
160 |
mit |
premium |
mit |
|
|
4 x |
400 |
* Einbauhöhe: Oberkannte Filtergehäuse = 175 mm über Wasserspiegel
** Einbauhöhe: Oberkannte Filtergehäuse = 155 mm über Wasserspiegel
*** Einbauhöhe: Oberkannte Filtergehäuse = 185 mm über Wasserspiegel
